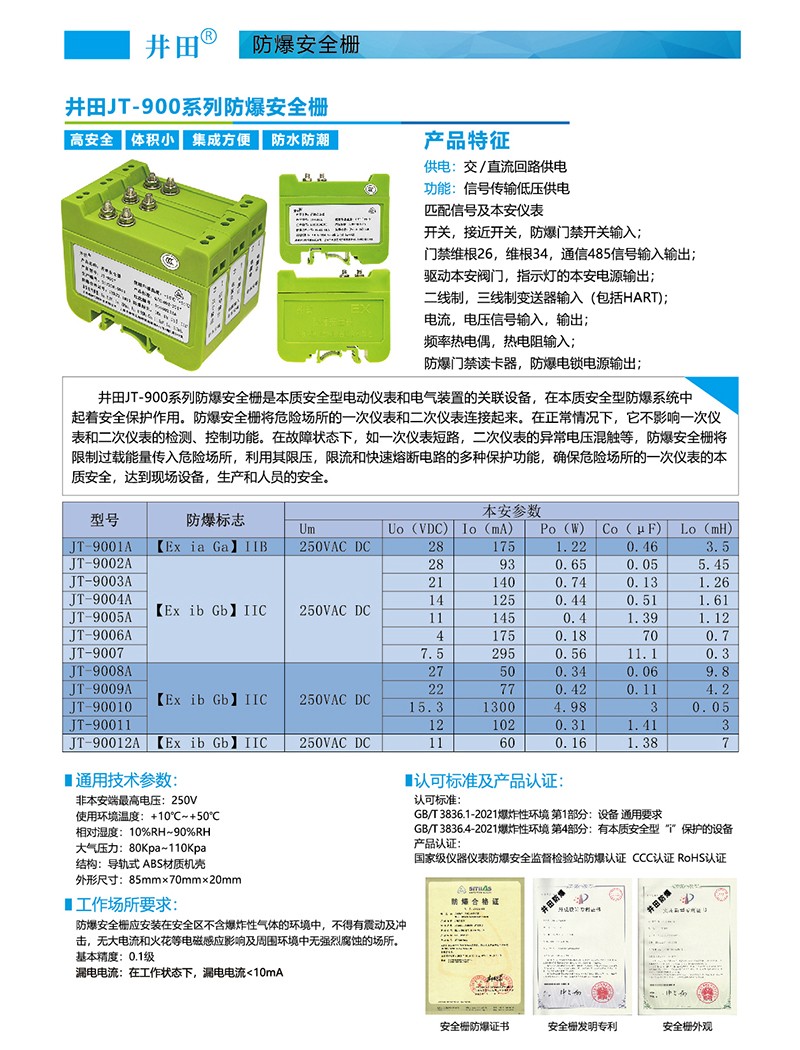

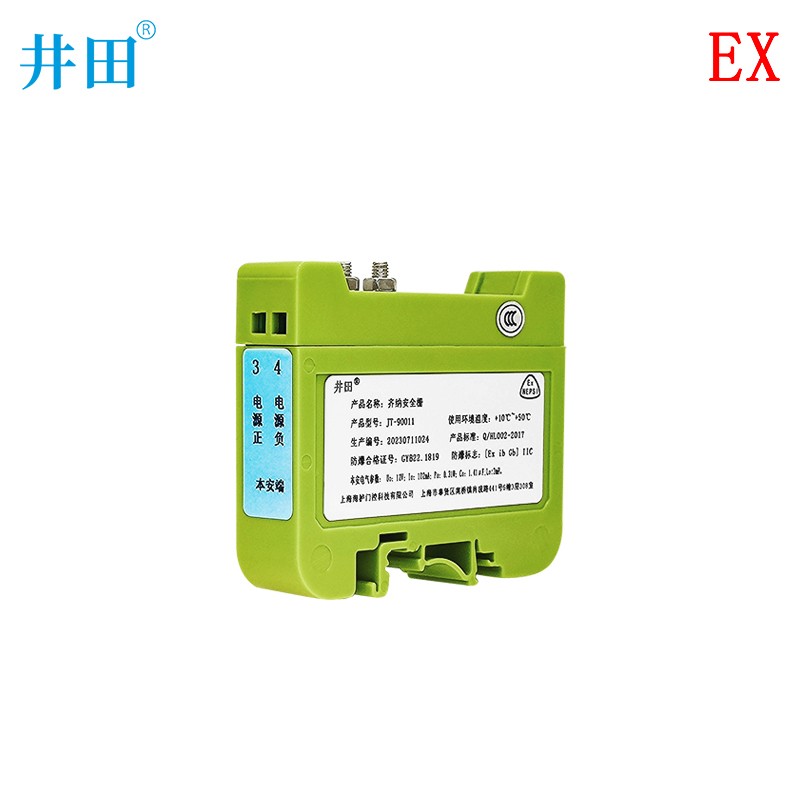

井田系列防爆安全栅 JT-90011介绍：

井田JT-900系列防爆安全栅是本质安全型电动仪表和电气装置的关联设备，在本质安全型防爆系统中起着安全保护作用。防爆安全栅将危险场所的一次仪表和二次仪表连接起来。在正常情况下，它不影响一次仪表和二次仪表的检测、控制功能。在故障状态下，如一次仪表短路，二次仪表的异常电压混触等，防爆安全栅将限制过载能量传入危险场所，利用其限压，限流和快速熔断电路的多种保护功能，确保危险场所的一次仪表的本质安全，达到现场设备，生产和人员的安全。

通用技术参数：
非本安端最高电压：250V
使用环境温度：+10℃~+50℃
相对湿度：10%RH~90%RH
大气压力：80Kpa~110Kpa
结构：导轨式 ABS材质机壳
外形尺寸：85mm×70mm×20mm

供电：交 / 直流回路供电
功能：信号传输低压供电
匹配信号及本安仪表
开关，接近开关，防爆门禁开关输入；
门禁维根26，维根34，通信485信号输入输出；
驱动本安阀门，指示灯的本安电源输出；
二线制，三线制变送器输入（包括HART)；
电流，电压信号输入，输出；
频率热电偶，热电阻输入；
防爆门禁读卡器，防爆电锁电源输出；

认可标准及产品认证：
认可标准：
GB/T3836.1-2021爆炸性环境 第1部分：设备 通用要求
GB/T3836.4-2021爆炸性环境 第4部分：有本质安全型“i”保护的设备
产品认证：
国家级仪器仪表防爆安全监督检验站防爆认证 CCC认证 RoHS认证

工作场所要求：
防爆安全栅应安装在安全区不含爆炸性气体的环境中，不得有震动及冲击，无大电流和火花等电磁感应影响及周围环境中无强烈腐蚀的场所。
基本精度：0.1级
漏电电流：在工作状态下，漏电电流<10mA

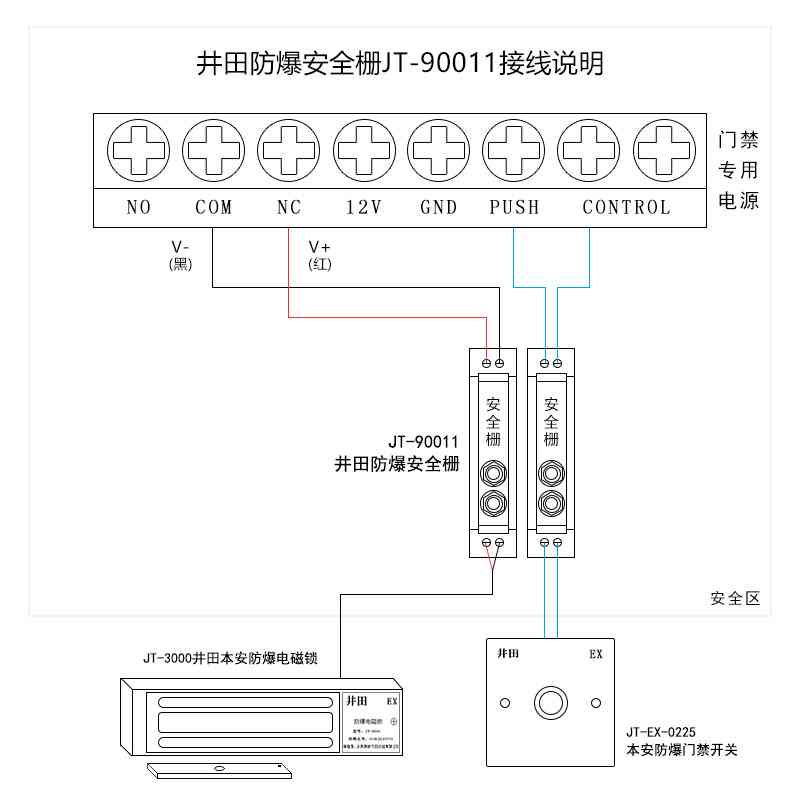

井田系列防爆安全栅 JT-90011外观尺寸：

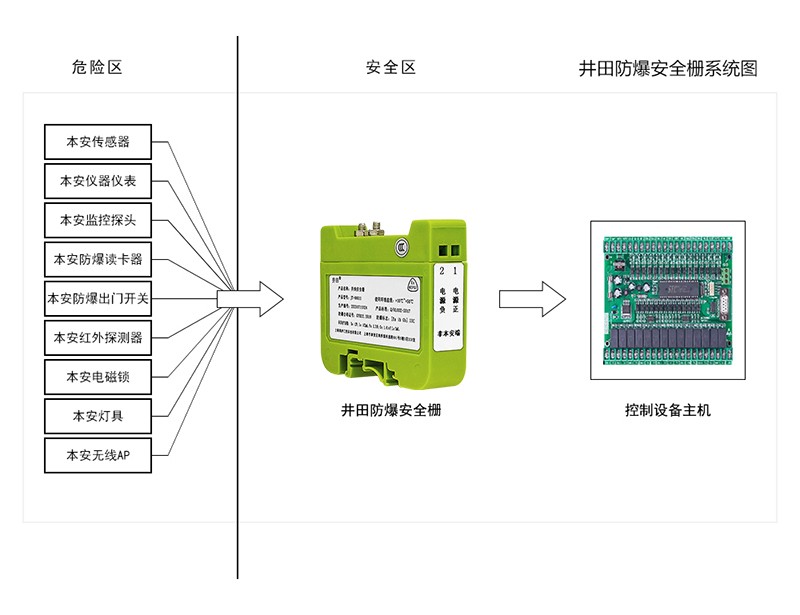

井田系列防爆安全栅 JT-90011系统图：

井田系列防爆安全栅 JT-90011参数：
品 名	井田防爆安全栅	型 号	JT-90011
订货号	EX-M15-33	防爆合格证编号	GYB22.1819
防爆标志	[Ex ib Gb] IIB	防爆ccc证书编号	2020322316003183
电气参数	Uo:12V；Io：102mA；Po：0.31W；Co：1.41uF；Lo：3mH	输入输出接口	1-2是输入接口；3-4是输出接口。
使用环境条件	室内，温度 +10℃~+50℃。	电气特性	限压限流
裸机尺寸	85*20*70（mm）	包装尺寸	85.5*20.5*70.5（mm）
产品重量	0.2kg	包装方式	纸箱
生产厂家	上海海栌门控科技有限公司	地址	上海市徐汇区宜山路515号
